Válvula Diafragma Bridada tipo 14 | PP & PVDF

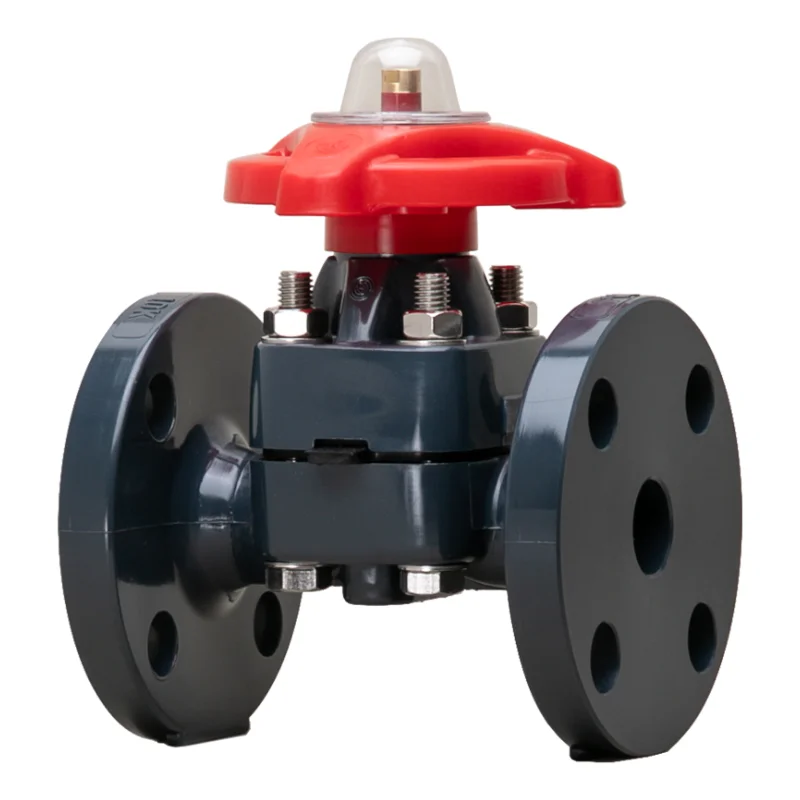

Válvula de diafragma con bridas tipo 14 (1/2″ – 4″)

La válvula de diafragma de tipo 14 se ha especificado con confianza desde 2002. Sus características de diseño incluyen un rendimiento de estanquidad entre el cuerpo y el bonete líder en el sector, que aísla los componentes del bonete del medio, una indicación de posición de alta visibilidad con tope de recorrido incorporado que proporciona confirmación visual al tiempo que minimiza la tensión de compresión a través del diafragma, y un funcionamiento suave y ergonómico de la maneta. Se puede conseguir una estanqueidad sin burbujas incluso en aplicaciones difíciles que contengan partículas en suspensión o lodos. Las características de caudal controlado se consiguen mediante un diseño de vertedero interno, que requiere que el fluido fluya sobre la sección central elevada del cuerpo, donde se unen el cuerpo y el diafragma. El cuerpo termoplástico moldeado de la válvula y el diafragma son los únicos componentes en contacto con el medio.

La válvula de diafragma de tipo 14 de Asahi tiene un diafragma de tres capas de EPDM/PVDF/PTFE que proporciona una barrera de gas que protege los componentes internos del bonete de los productos químicos agresivos que desprenden gases, como el hipoclorito sódico. El cuerpo de la válvula de diafragma Tipo 14 es de una sola pieza moldeada con bridas, lo que proporciona unas dimensiones totales más cortas y una construcción del cuerpo sin necesidad de fabricación.

Para una máxima resistencia a la corrosión, el cuerpo y el bonete de la válvula de diafragma tipo 14 están fabricados con materiales termoplásticos sólidos. La válvula de diafragma tipo 14 puede accionarse neumática o eléctricamente.

DIAMETROS:

1/2″ – 4″

MATERIALES DE LA CARROCERÍA:

PVC, CPVC, PP y PVDF

MATERIALES DEL CAPÓ:

PVC, PP, PPG y PVDF

DIAFRAGMAS:

EPDM y EPDM/PVDF/PTFE tricapa

También disponible en Nitrilo y FKM

CONEXIÓN FINAL:

Con bridas

OPERADOR:

Volante

Disponible solo a Pedido
