Válvula Diafragma True Union tipo 14 | PP, PPG & PVDF

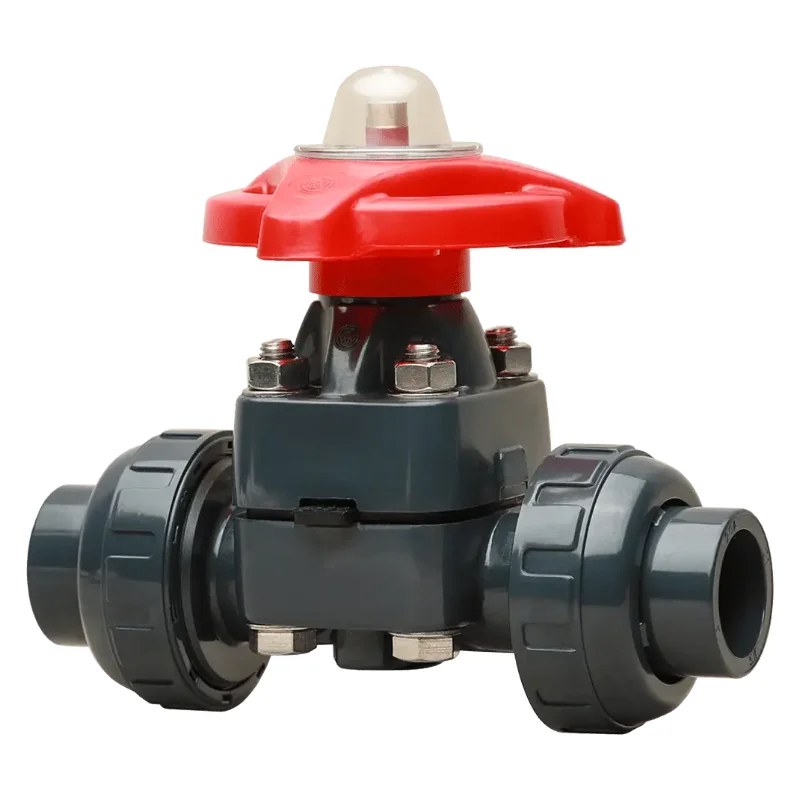

Válvula de diafragma de unión verdadera tipo 14 (1/2″ – 2″)

La válvula de diafragma de tipo 14 se especifica con confianza desde 2002. Las características de diseño incluyen un rendimiento de sellado entre el cuerpo y el bonete líder en el sector, que aísla los componentes del bonete del medio, una indicación de posición de alta visibilidad con tope de recorrido incorporado que proporciona confirmación visual a la vez que minimiza la tensión de compresión a través del diafragma, y un funcionamiento suave y ergonómico de la empuñadura. Se puede conseguir una estanqueidad sin burbujas incluso en aplicaciones difíciles que contengan partículas en suspensión o lodos. Las características de caudal controlado se consiguen mediante un diseño de vertedero interno, que requiere que el fluido fluya sobre la sección central elevada del cuerpo, donde se unen el cuerpo y el diafragma. El diafragma moldeado termoplástico del cuerpo de la válvula y las juntas tóricas del conector final son los únicos componentes en contacto con el medio.

La válvula de diafragma de tipo 14 de Asahi tiene un diafragma de tres capas de EPDM/PVDF/PTFE que proporciona una barrera de gas que protege el interior del bonete de productos químicos agresivos que desprenden gases, como el hipoclorito sódico. La válvula de diafragma de unión verdadera Tipo 14 ofrece conexiones finales de unión para simplificar la instalación y el mantenimiento. Las juntas tóricas de los conectores de los extremos están adaptadas a los materiales del diafragma para garantizar la máxima compatibilidad química.

Para una máxima resistencia a la corrosión, el cuerpo y el bonete de la válvula de diafragma tipo 14 están fabricados con materiales termoplásticos sólidos. La válvula de diafragma tipo 14 puede accionarse neumática o eléctricamente.

Especificaciones:

DIAMETROS:

1/2″ – 2″

MATERIALES DE LA CARROCERÍA:

PVC, CPVC, PP y PVDF

MATERIALES DEL CAPÓ:

PVC, PP, PPG y PVDF

CONECTORES FINALES:

PVC, CPVC: Enchufe IPS o roscado

PP, PVDF: IPS y métrico (DIN) Enchufe, roscado, a tope

DIAFRAGMAS:

EPDM y EPDM/PVDF/PTFE tricapa

También disponible en Nitrilo y FKM

OPERADOR:

Volante

Disponible solo a Pedido
